氣動液壓綜合實驗台面向機電一體化、機械制造及自動化、機電一體化、電氣自動化等自動化類專業學生的《液壓與氣動技術》課程的教學與實訓、同時提供面向企業的氣動技術項目培訓。該裝置集理論實踐于一體，在産品結構上由空壓機、實訓台、氣動元件、電氣元件組成，涵蓋氣動基本的執行元件、氣閥元件及基本的氣動搭接回路實訓的内容，可使學生了解和掌握氣動元件的選型、應用、設定、調節，氣動基本回路的原理。幫助學生提高學習氣動基礎知識的興趣，方便教師課堂教學，增加專業特色。實訓室主要實訓項目：氣動基本回路實驗實訓、繼電器控制的氣動系統實驗實訓、可編程序控制器（PLC）電氣控制實驗實訓、機-電-氣一體化控制實驗實訓、氣動系統創新設計組裝實訓。 通過實驗實訓，讓學生更好地理解和掌握氣壓件結構、形狀、作用和工作原理方面的知識，掌握常用的氣動回路作用、工作原理和使安裝調試方法，理論結合實際，提高動手能力，爲将來從事與自動化專業相關的設計、制造、維修等工作打下良好的基礎。上海碩博弘揚大國工匠精神, 發展職業教育,應用教學設備,爲企業培養高技能人才,液壓實驗台是以高校科研成果産業化爲背景，由教授、高級工程技術人員、高級管理人員爲主體組成的，集研發、生産銷售于一體的企業，專業提供液壓試驗台,氣動實驗台,液壓拆裝實訓設備,氣動液壓綜合實驗台。 液壓PLC控制實訓裝置（工業型）、液壓元件拆裝實訓裝置、透明液壓與氣動PLC控制綜合實訓裝置、透明液壓與氣動PLC控制綜合實訓裝置（組态軟件控制）、透明液壓PLC控制實訓裝置（外帶泵站）、透明液壓PLC控制實訓裝置（内帶泵站）、透明液壓傳動PLC實訓裝置（外帶泵站、組态軟件控制）、透明液壓傳動PLC實訓裝置（内帶泵站、組态軟件控制）、透明液壓PLC控制實訓裝置（挖掘機實訓台）、透明液壓傳動演示系統、四合一透明液壓傳動演示系統、氣動PLC控制實訓裝置、氣動PLC控制實訓裝置（組态軟件控制）、液壓與氣動PLC控制綜合實訓裝置（工業型）、液壓與氣動PLC控制綜合實訓裝置（工業型組态軟件控制）、液壓PLC控制實訓裝置（工業型）、液壓PLC控制實訓裝置（工業型帶組态軟件控制）、液壓挖掘機PLC控制實訓裝置（工業型）、液壓起重機PLC控制實訓裝置（工業型）。
|
|
|
|
|

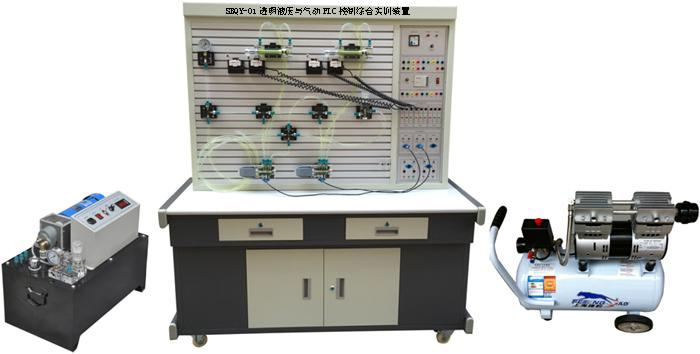

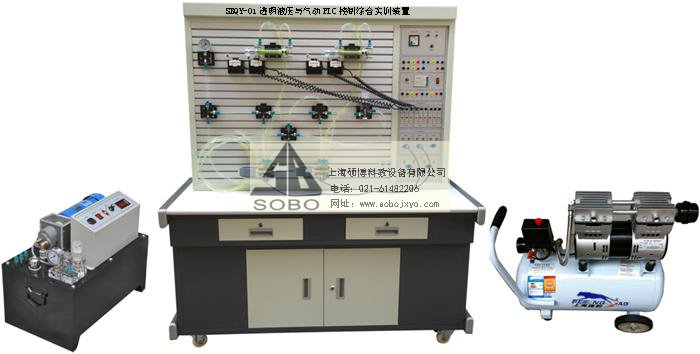

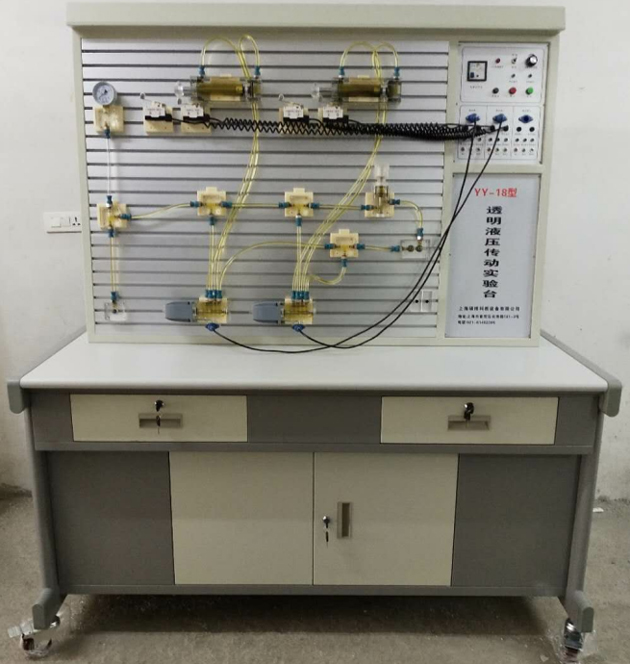

SBQY-01透明液壓與氣動PLC控制綜合實訓裝置
液壓與氣動PLC控制綜合實訓裝置,液壓氣動系統綜合實訓台,透明液壓氣動實訓台,液壓傳動與氣動實訓室,PLC控制的液壓與氣動綜合實訓裝備依據國家大中專高等院校、職業技術類院校的《液壓與氣動技術》、《氣動控制技術》教學大綱以及實訓教學大綱的要求，針對當前的實訓教學現況，并廣泛收集了全國多所高等院校、重點院校的資深教授和相關專業老師的建議而專門設計的雙面液壓氣動教學實訓裝備。液壓傳動與氣動實訓裝備覆蓋了氣壓傳動、液壓傳動、傳動繼電器控制、PLC自動控制、傳感器應用技術等多個技術領域 。是氣壓傳動技術、液壓傳動技術和各種現代控制技術的組合體。加上該實訓采用雙面工作台結構設計，一個實訓裝備可供兩組學生同時進行各自不同的實訓，大大的提高了實訓設備的使用效率，并有效的利用了實訓室空間。
液壓與氣動技術實訓設備完成《液壓與氣動技術》課程相關實驗。通過實驗幫助學生加深理解和鞏固課程中所學的基本概念和理論。掌握基本常用液壓、氣動元件的特性，熟悉傳動基本回路和基本傳動系統的組成和工作原理。培養學生觀察能力和分析能力，以及掌握所學知識解決實際問題的能力。實現計算機可視化展示誤差分析評定結果，使實驗更具科學、嚴謹、合理性。該實驗室擁有以下設備。
一、概述
透明液壓與氣動PLC控制綜合實訓裝置是上海碩博公司根據高校機電一體化對氣、電、液控制的教學大綱要求，我公司液壓PLC控制與氣動PLC控制實訓設備的優點，采用了開放型綜合實驗台結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前集氣動控制技術、液壓傳動控制技術以PLC控制的理想的綜合性實訓設備。實訓可以讓學生直觀、感性地對比、了解氣、電、液各自具有的特點、特色、及優缺點等。
液壓實驗元件均爲透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。氣動實訓與液壓實訓電氣主控單元配備2套PLC控制與2套繼電器控制，簡單實用。
二、實驗台組成
實訓系統采用“二合一”雙面結構，即一張實驗桌可供兩組四位學生分别進行氣動實驗與液壓實驗，也可以雙面同時進行氣動液壓綜合實驗，優化共享資源，提高産品的性能價格比。整體結構簡單，實用性強。
該實驗台爲鐵質雙層亞光密紋噴塑結構。美觀大方，堅固耐用，操作方便。基本配置爲：氣動實驗元件1；氣動實驗PLC控制模塊1套；低噪音空壓機1台；液壓實驗元件1套，液壓實驗PLC控制模塊1套；液壓實驗泵站1台。（計算機根據學校要求另行配置）
本實驗系統采用專用獨立液壓實驗泵站，配直流電機無級調速系統，而且電機速度控制系統内部具有安全限速功能，可以對輸出的最高速度進行限制。配有油路壓力調定功能，可以調定輸出壓力油的安全工作壓力。配備全常用液壓元件：每個液壓元件均配有安裝底闆，可方便、随意地将液壓元件安放在鋁合金型材面闆上（面闆帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
利用此套實訓設備既可分别獨立地進行氣動控制、液壓控制相應的基本回路及其應用實驗，也可綜合地進行相互配合的實驗：如實現氣-電控制，氣-液控制，電-液控制，以及氣-電-液綜合控制等。
液壓透明主要技術參數：
一、主要技術參數
1、電源：AC220V允差±l0%，50Hz；
2、直流電源輸入AC220V 輸出DC24V/3A
2、裝置容量：≤1kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×1000mm×1750mm
6、液壓泵站：
（1）系統額定壓力0.8MPa；
（2）定量齒輪泵-電機1套：采用内軸一體式安裝，結構緊湊，噪音低；定量齒輪泵：額定流量6L∕min，壓力2.5 MPa；電機：功率450W，調速範圍0－1500r/min，外型尺寸：630mm×380mm×500mm
（3）油箱：公頃容積30L；附有油溫液位計、過濾器、空氣濾清器、耐震壓力表，L-HL46号液壓油；
7、液壓元件：
采用透明工藝加工而成，最大工作壓力2.0MPa。每個透明液壓元件皆配有底闆，可方便、随意地安放在操作面闆上。油路搭接采用快換接頭，而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。
8、電器控制單元：
（1）PLC主機模塊：主機選用三菱FX1S-20MR主機，12路DC輸入／8路繼電器輸出。
（2）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，液壓元件獨立模塊等。
9、電磁換向閥：AC24V .吸力3mpa
二、主要特點
1、液壓傳動與PLC控制綜合實訓裝置主要由實訓桌、實訓台、液壓元件和電器控制器件、可編程控制器（PLC）等器件組成。
2、實訓桌、實訓台爲鐵質雙層亞光密紋噴塑結構，實訓桌抽屜内存放液壓元件等。
3、配備全常用液壓元件：每個液壓元件均配有安裝底闆，可方便、随意地将液壓元件安放在鋁合金型材面闆上（面闆帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、實訓元件均爲透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
5、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。
6、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
三、透明液壓PLC控制基本實訓回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的複合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
22、用單向閥的保壓回路。
23、用換向閥的保壓回路。
24、PLC編程軟件學習和使用
25、PLC與計算機的通訊，在線調試、監控
26、PLC控制的液壓基本回路實訓（優化控制）

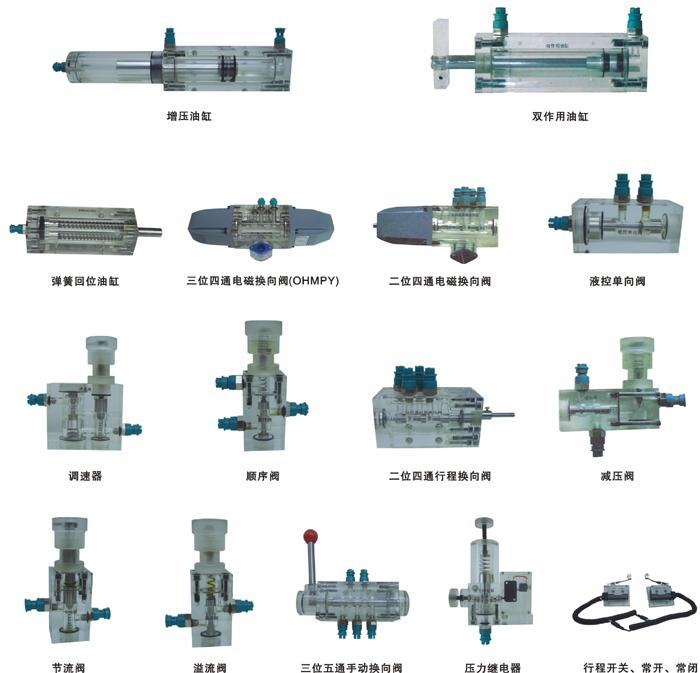

四、液壓元件
六、透明液壓PLC控制實訓裝置清單
|
序号 |
名 稱 |
型 号 |
數量 |
|
1 |
實訓桌 |
1張 | |
|
2 |
實訓台 |
1台 | |
|
3 |
PLC主機模塊 |
FX1S-20MR |
1塊 |
|
4 |
電源模塊 |
1塊 | |
|
5 |
繼電器控制模塊 |
1塊 | |
|
6 |
PLC控制按鈕模塊 |
1塊 | |
|
7 |
雙作用油缸（帶行程撞塊） |
透明元件 |
2隻 |
|
8 |
二位二通電磁換向閥 |
透明元件 |
1隻 |
|
9 |
二位四通電磁換向閥 |
透明元件 |
2隻 |
|
10 |
三位四通電磁換向閥（O型） |
透明元件 |
1隻 |
|
11 |
三位四通電磁換向閥（H型） |
透明元件 |
1隻 |
|
12 |
三位四通電磁換向閥（M型） |
透明元件 |
1隻 |
|
13 |
彈簧回位油缸 |
透明元件 |
1隻 |
|
14 |
增壓油缸 |
透明元件 |
1隻 |
|
15 |
輔助油箱 |
透明元件 |
1隻 |
|
16 |
單向閥 |
透明元件 |
2隻 |
|
17 |
液控單向閥 |
透明元件 |
2隻 |
|
18 |
溢流閥（直動式） |
透明元件 |
2隻 |
|
19 |
溢流閥（先導式） |
透明元件 |
1隻 |
|
20 |
節流閥（直動式） |
透明元件 |
1隻 |
|
21 |
調速閥 |
透明元件 |
2隻 |
|
22 |
順序閥 |
透明元件 |
2隻 |
|
23 |
減壓閥 |
透明元件 |
1隻 |
|
24 |
二位四通行程換向閥 |
透明元件 |
1隻 |
|
25 |
三位五通手動換向閥 |
透明元件 |
1隻 |
|
26 |
壓力繼電器 |
透明元件 |
1隻 |
|
27 |
壓力表 |
透明元件 |
3隻 |
|
28 |
三通接頭 |
透明元件 |
7隻 |
|
29 |
四通接頭 |
透明元件 |
3隻 |
|
30 |
行程開關（常開） |
2隻 | |
|
31 |
行程開關（常閉） |
2隻 | |
|
32 |
透明液壓皮管 |
20米 | |
|
33 |
油盤 |
1隻 | |
|
34 |
油箱 |
1隻 | |
|
35 |
空氣過濾器 |
1隻 | |
|
36 |
吸油過濾器 |
1隻 | |
|
37 |
油溫液位計 |
1隻 | |
|
38 |
機泵組 |
1套 | |
|
39 |
液壓油 |
L-HL46 |
15kg |
|
40 |
電磁閥通用連接線 |
3條 | |
|
41 |
壓力繼電器插頭線 |
1條 | |
|
42 |
編程電纜 |
三菱 |
1條 |
|
43 |
快速油接頭 |
5隻 | |
|
44 |
工具箱 |
1個 | |
|
45 |
内六角扳手 |
3把 | |
|
46 |
螺絲刀 |
2把 | |
|
47 |
剪刀 |
1把 | |
|
48 |
活動闆手 |
1把 | |
|
49 |
尖嘴鉗 |
1把 | |
|
50 |
液壓傳動實訓說明書 |
1冊 | |
|
51 |
PLC編程軟件、程序 |
光盤 |
1盤 |

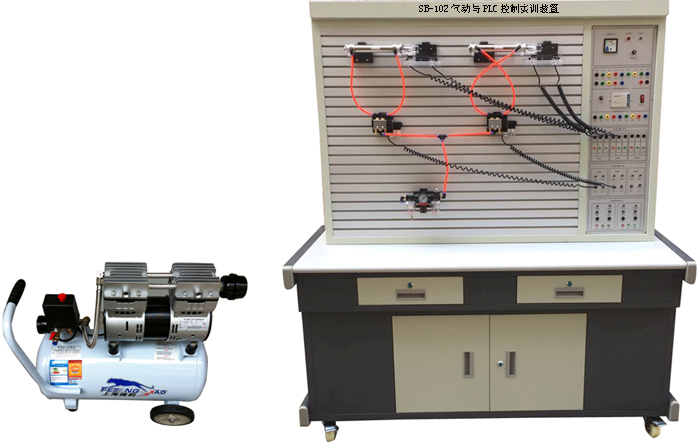

氣動主要技術參數：
一、主要技術參數
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤1kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×1000mm×1750mm
6、無油靜音空氣壓縮機：工作電源：AC220V；電機功率：780W,公稱容量165L/min,額定輸出氣壓0.7Mpa
7、PLC主機模塊：主機選用三菱FX1S-20MR主機，12路DC輸入/8路繼電器輸出。
8、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。
二、主要特點
1、氣動傳動與PLC實訓裝置主要由實訓桌及實訓台、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓台爲鐵質雙層亞光密紋噴塑結構，實訓桌櫃内存放氣動元件等。
3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底闆，可方便、随意地将元件安放在實訓面闆（面闆帶“T”溝槽形式的鋁合金型材結構）上。回路搭接采用快換接頭，布局靈活，拆接方便快捷。
4、采用靜音空壓機，爲實訓室提供一個較好的實訓環境。
5、實訓氣源壓力低，系統額定壓力爲0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控、組态軟件等控制功能。
6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
7、該裝置集各種真實的氣動元件，傳統繼電器控制、先進的PLC自動控制與PLC編程及監控技術于一體，功能強大，适應範圍廣。
三、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往複控制回路
15、單缸連續往複動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、回缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
23、PLC編程軟件學習和使用
24、PLC與計算機的通訊，在線調試、監控
25、PLC控制的液壓基本回路實訓（優化控制）
四、氣動PLC控制實訓裝置配置清單
|
序号 |
名 稱 |
型 号 |
數量 |
|
1 |
PLC主機模塊 |
FX1S-20MR |
1塊 |
|
2 |
電源模塊 |
1塊 | |
|
3 |
繼電器控制模塊 |
1塊 | |
|
4 |
PLC控制按鈕模塊 |
1塊 | |
|
5 |
靜音空氣壓縮機 |
無油 |
1台 |
|
6 |
單作用缸 |
QGX25ⅹ100 |
1隻 |
|
7 |
雙作用缸 |
QGX25ⅹ100 |
2隻 |
|
8 |
旋轉氣缸 |
透明 |
1隻 |
|
9 |
三聯件 |
AC2000 |
1隻 |
|
10 |
減壓閥（帶壓力表） |
AR2000 |
1隻 |
|
11 |
手動換向閥 |
H210—08 |
1隻 |
|
12 |
單電磁換向閥（二位三通）常開 |
3V210-8 |
1隻 |
|
13 |
單電磁換向閥（二位三通）常閉 |
3V210-8 |
1隻 |
|
14 |
單電磁換向閥（二位五通） |
4V210-8 |
2隻 |
|
15 |
雙電磁換向閥（二位五通） |
4V220-8 |
1隻 |
|
16 |
雙電磁換向閥（三位五通） |
4V230-8 |
1隻 |
|
17 |
單氣換向閥（二位五通） |
4A210—08 |
2隻 |
|
18 |
雙氣換向閥（二位五通） |
4A220—08 |
2隻 |
|
19 |
行程閥（機控） |
MOV—2 |
1隻 |
|
20 |
行程閥（按鈕） |
MOV—3 |
1隻 |
|
21 |
行程閥（按鈕帶鎖） |
MOV—3A |
1隻 |
|
22 |
或門型梭閥 |
ST—02 |
2隻 |
|
23 |
快速排氣閥 |
1/4 QE—02 |
2隻 |
|
24 |
單向節流閥 |
RE—02 |
2隻 |
|
25 |
單向節流閥 |
JSC601 |
1隻 |
|
26 |
單向閥 |
1/4 |
2隻 |
|
27 |
順序閥 |
透明 |
1隻 |
|
28 |
氣容 |
1隻 | |
|
29 |
氣管 |
PU6ⅹ4 |
30米 |
|
30 |
行程開關（裝在缸體上） |
2隻 | |
|
31 |
編程電纜（适配器） |
三菱 |
1條 |
|
32 |
内六角扳手 |
3把 | |
|
33 |
螺絲刀 |
2把 | |
|
34 |
剪刀 |
1把 | |
|
35 |
活動闆手 |
1把 | |
|
36 |
尖嘴鉗 |
1把 | |
|
37 |
消聲器（小） |
1/8 |
2隻 |
|
38 |
消聲器（大） |
3/8 |
2隻 |
|
39 |
三通（T型三通） |
Ø 6 |
4隻 |
|
40 |
三通（Y型減徑三通） |
Ø 8—Ø 6 |
1隻 |
|
41 |
四通 |
Ø 6 |
4隻 |
|
42 |
L型（螺紋二通） |
601 |
2隻 |
|
43 |
L型（螺紋二通） |
602 |
2隻 |
|
44 |
氣孔塞頭 |
Ø 6 |
20隻 |
|
45 |
氣動實訓指導書 |
1冊 | |
|
46 |
PLC編程軟件、程序 |
光盤 |
1盤 |
